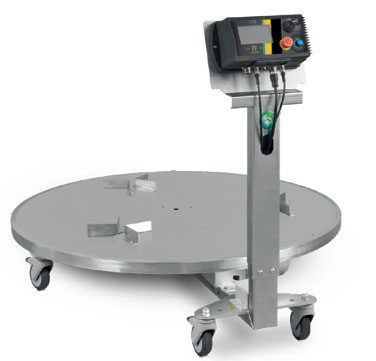

TV Razdelilna rotacijska miza
Razdelilna rotacijska miza
Razdelina rotacijska miza šteje izdelke iz stroja (signal stroja), ter jih razvršča v škatle ali vreče glede na število izdelkov v posamezno škatlo/vrečo.
Pri tem upošteva čas potovanja izdelka do razdelilne mize, ter lahko tudi ustavlja nalagalni trak, medtem ko se obrača iz ene postaje v drugo.
Možna je tudi dvonivojska različica s postajami za škatle v dveh nadstropjih.

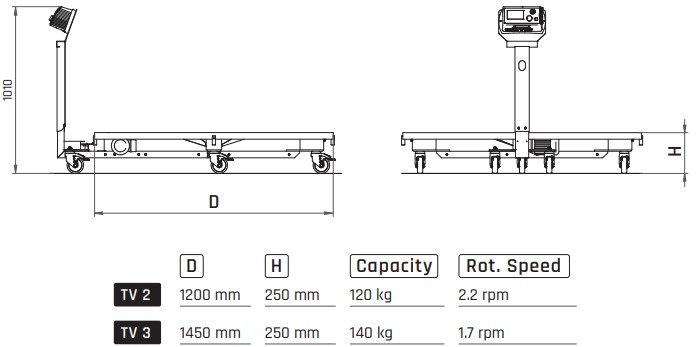

Dimenzije

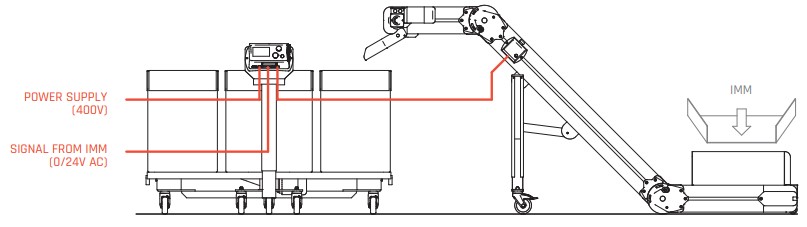

Povezovalni diagram
Glavne značilnosti
Konstrukcija vrtljive mize
• Vrtljiva plošča mize iz nerjaveče pločevine AISI 430, debeline 4 mm, na kolesih z zavoro
• Skupna nosilnost: največ 120 kg (TV 2) ali največ 140 kg (TV 3)
• TVC model z nosilci za pozicioniranje škatel
• TVS model s palico za držala za vreče
Pogonska enota
• Moč 0,09 kW
• Hitrost vrtenja: 90° v 6,6 sekundah
• Napetost 400 V, 50 Hz
TVS
Vrtljiva miza TV opremljena za vreče
TVC
Vrtljiva miza TV opremljene za zabojnike / škatle / kartone
Način delovanja
• Nadzorna plošča razdelilne rotacijske mize je opremljena s priključki za povezavo z nalagalnim transporterjem ter
s strojem za proizvodnjo izdelkov in upravlja delovanje nakladalnega transporterja
• Možni načini shranjevanja izdelkov:
- Števec ciklov glede na signal s stroja (standardno)
- nastavitev časa potrebnega za izdelavo novega izdelka
• Število zabojnikov oz. škatel oz. kartonov je določeno na podlagi dimenzij samih zabojnikov
in njihove teže pri polni obremenitvi
Logika delovanja
• Ko je dosežena nastavljena vrednost polnjenja, se aktivira menjava zabojnikov:
- nakladalni transporter nadaljuje z delovanjem za čas, ki je vnaprej nastavljen z določenim parametrom, dovolj, da se zagotovi,
da so vsi kosi, ki so prisotni na transporterju, razloženi v zabojnik
- nakladalni transporter se ustavi, miza se zavrti do naslednjega zabojnika in se ustavi
- nakladalni transporter se ponovno zažene in cikel se znova začne
• Na koncu faze polnjenja, ko so vsi zabojniki polni:
- standardni način > miza ustavi delovni cikel in sproži alarm, medtem ko čaka na ročno ponastavitev s strani
operaterja
- neprekinjen način > miza ponastavi vrednost polnjenja vseh zabojnikov in cikel se znova začne
Izbirno: Protiprašna zaščita
Zaščita pred prahom z:
• aluminijasto profilno konstrukcijo
• polikarbonatno streho
• stranskimi lamelami iz mehkega in prozornega PVC-ja

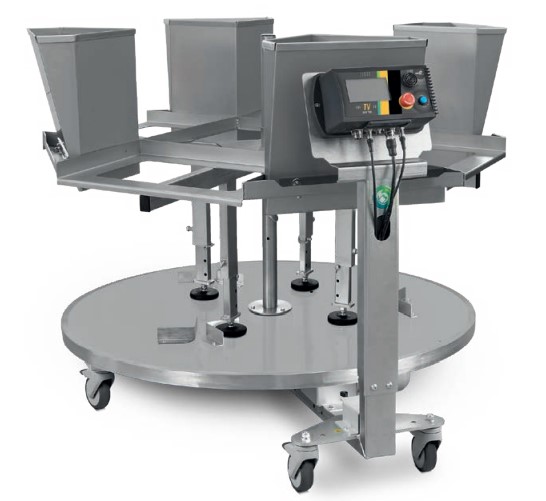

TVCD Razdelilna rotacijska miza z drugim nadstropjem
Razdelilna rotacijska miza z drugim nadstropjem

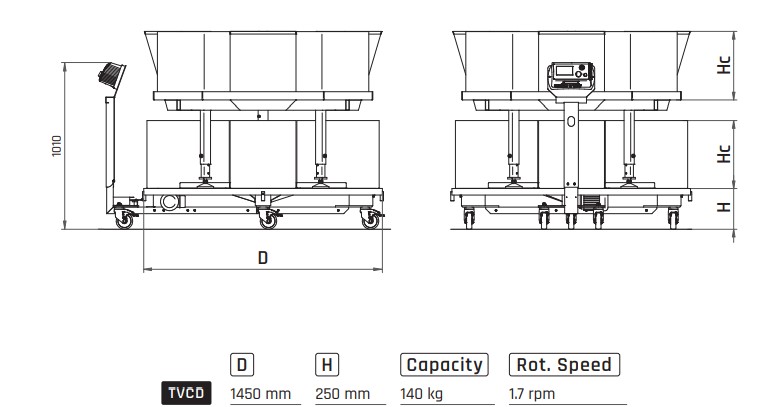

Dimenzije
Glavne značilnosti
Konstrukcija vrtljive mize
• Vrtljiva plošča mize iz nerjaveče pločevine AISI 430, debeline 4 mm, na kolesih z zavoro
• Nosilnost: največ 140 kg skupaj
• Nosilna konstrukcija in razkladalne odprtine iz aluminija ali nerjaveče pločevine AISI 304
• Standardna izvedba za 4+4 posode z osnovo 400x600 mm (različne karakteristike so na voljo na zahtevo)
Pogonska enota
• Moč 0,09 kW
• Hitrost vrtenja: 90° v 6,6 sekundah
• Napetost 400 V, 50 Hz
Način delovanja
• Nadzorna plošča vrtljive razdelilne mize je opremljena s priključki za povezavo z nalagalnim transportnim trakom, kot tudi s proizvodnjim strojem
in upravlja delovanje nakladalnega transporterja
• Možni načini shranjevanja izdelkov:
- Števec ciklov s pomočjo signala stroja (standardno)
- nastavitev časa prohoda novega izdelka
• Število posod/škatel/kartonov je določeno na podlagi dimenzij samih posod
in njihove teže pri polni obremenitvi

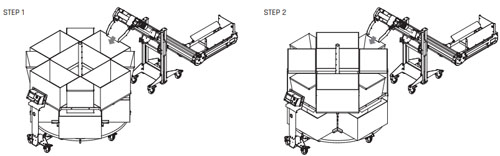

Koračno delovanje
1. KORAK: polnjenje prve posode na zgornjem nivoju
2. KORAK: polnjenje naslednje posode, nameščene na spodnjem nivoju, skozi poseben lijak
Zaporedje, prikazano v 1. in 2. KORAKU, se ponavlja, dokler niso vse škatle napolnjene.
Logika delovanja
• Ko je dosežena nastavljena vrednost polnjenja, se aktivira menjava zabojnika:- nakladalni transporter nadaljuje z delovanjem za čas, ki je vnaprej nastavljen z določenim parametrom, dovolj, da se zagotovi,
da so vsi kosi, ki so prisotni na transporterju, razloženi v zabojnik
- nakladalni transporter se ustavi, miza se vrti, dokler naslednji zabojnik ni v položaju za polnjenje, in se ustavi
- nakladalni transporter se ponovno zažene in cikel se znova začne
• Na koncu faze polnjenja, ko so vsi zabojniki polni:
- standardni način > miza ustavi delovni cikel in sproži alarm, medtem ko čaka na ročno ponastavitev s strani
operaterja
- neprekinjen način > miza ponastavi vrednost polnjenja vseh zabojnikov in cikel se znova začne
