Tool-Temp naprave na vodo pod tlakom za ogrevanje orodij do 140 oz. 160°C

Tool-Temp so zelo zanesljive in robustne naprave za temperiranje orodij, izdelane v Švici.

Celotna notranjost je izdelana iz nerjavnega jekla, razen črpalke, ki je izdelana iz brona.
Zato črpalka zdrži veliko dlje kot običajne črpalke z impelerjem iz medenine.

Zasnovane so za uravnavanje procesnih temperatur do 160 °C z uporabo vode kot krožnega medija.

Ključne lastnosti in zmogljivosti:



Višje temperature prinašajo visoke tlake

V primeru naprav pod tlakom se moramo zavedati, da je voda nestisljiv medij, zato tlak skoraj eksponentno narašča, ko dvigamo temperaturo:

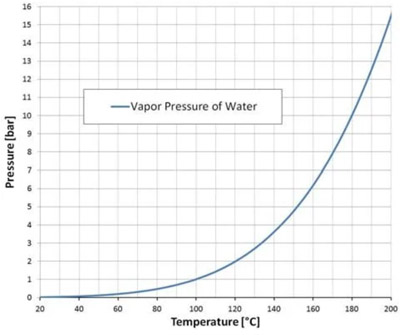

Graf tlaka vode v odvisnosti od temperature
Če pri 100°C voda zavre pri 1 bar,
je potrebnih ca. 2 bara da voda ne zavre pri 120°C
ca. 4 bare pri 140°C
ca. 6 barov pri 160°C...

Tlačne naprave imajo zato zaprt rezervoar v katerem s pomočjo povišanega tlaka lahko držimo vodo tudi nad 100°C v tekočem stanju, torej brez da bi uparila.
(Za lažjo predstavo je analogija domače kuhanje v "ekonom" loncu pri povišani temperaturi in tlaku.)
To seveda pomeni, da morajo tak tlak zdržati poleg tlačne naprave tudi vse cevi ter vse povezave v orodju.
Zato v primeru tlačnih naprav priporočamo teflonske, kovinsko oplaščene cevi od temperirne naprave do orodja/stroja, ki ga ogrevate.

Tool-Temp naprave imajo zato varnostne ventile:
če tlak v napravi naraste na 8 bar, se odpre ventil ter izpusti nadtlak v izhodno cev za vodo.
Pri 10 barih se aktivira drugi ventil, ki izpusti nadtlak vode v tla pod napravo.



CLASSIC Water TT-1398 N 6kW

Naprava za uravnavanje temperature CLASSIC Water TT-1398 N (6 kW) izstopa s svojo robustno zasnovo in visoko zmogljivostjo, zlasti pri zagotavljanju natančnih procesnih temperatur. Zahvaljujoč sistemu s povišanim tlakom naprava učinkovito uravnava temperaturo vode do 140 °C ter tako zagotavlja optimalno toplotno regulacijo za zahtevne industrijske aplikacije. Zaradi tega je idealna rešitev za manjša orodja za brizganje plastike in valje kalandrov, kjer je za doseganje kakovostnih proizvodnih rezultatov ključno dosledno vzdrževanje višjih temperatur.

  • Maks. temepratura: 140°C.
  • Grelna moč: 6kW
  • Hladilna moč: 20 kW pri 140°C
  • Medij: voda pod tlakom
  • Tlak črpalke: 5 bar
  • Krmilnik: MP-888 z regulacijo na desetinko stopinje natančno.
  • Prikaz pretoka v l/min
  • Grelci se vključujejo po stopnjah z dvema stikaloma: 3kW + 3kW
  • Prikaz sistemskega tlaka
  • Delovanje lahko v tlačnem ali vakuumsken načinu
  • Avtomatsko polnjenje z vodo
  • Avtomatsko odzračevanje naprave
  • Možnost tlačne razbremenitve naprave
  • Dimenzije: d680 x š305 x v760mm
  • Teža: ca. 70 kg
  • Na kolesih.

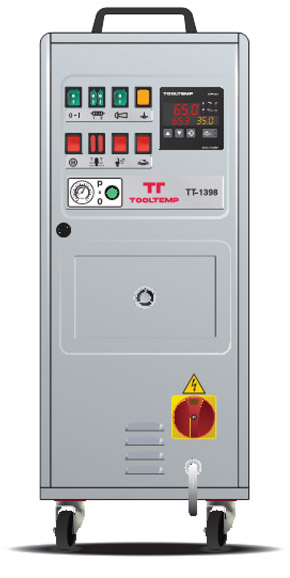

Tool-Temp TT-1398 naprava za vodo do 140°C
TT-1398 - tlačna 6kW temperirna naprava na vodo do 140°C

CLASSIC Water 140 12 Nn

Naprava za uravnavanje temperature CLASSIC Water 140 12 N je zmogljiva enota, zasnovana za zagotavljanje izjemnega nadzora temperature pri zahtevnih industrijskih procesih. Zahvaljujoč sistemu s povišanim tlakom naprava vzdržuje natančno temperaturo vode do 140 °C ter tako zagotavlja zanesljivo in enakomerno delovanje tudi pri visokih temperaturah. Z grelno močjo 12 kW omogoča hitro in učinkovito uravnavanje temperature, zato je še posebej primerna za nadzor temperature valjev kalandrov v industriji laminiranja.

  • Maks. temepratura: 140°C.
  • Grelna moč: 12kW
  • Hladilna moč: 50 kW pri 140°C
  • Medij: voda pod tlakom
  • Tlak črpalke: 5 bar
  • Krmilnik: MP-888 z regulacijo na desetinko stopinje natančno.
  • Prikaz pretoka v l/min
  • Grelci se vključujejo po stopnjah z dvema stikaloma: 6kW + 6kW
  • Prikaz sistemskega tlaka in tlaka črpalke
  • Avtomatsko polnjenje z vodo
  • Avtomatsko odzračevanje naprave
  • Možnost tlačne razbremenitve naprave
  • Dimenzije: d937 x š376 x v914mm
  • Teža: ca. 105 kg
  • Na kolesih.

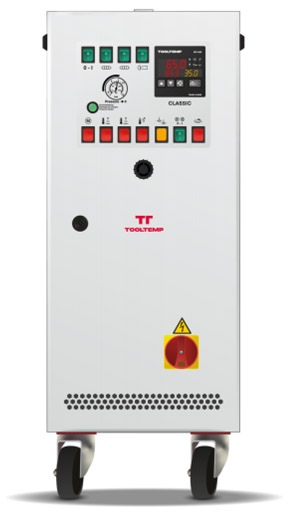

Tool-Temp Classic Water 140 12 Nn

MATIC Water 160 12 B in 24 B

Naprava za uravnavanje temperature MATIC Water 160 je visokozmogljiv stroj, zasnovan za natančno termično upravljanje v zahtevnih procesih. Zaradi tlačne zasnove, ki omogoča uravnavanje temperature vode do 160 °C, je še posebej primerna za industrijo brizganja plastičnih mas in nadzor temperature visokotemperaturnih valjev na kalandrih. Napravo odlikuje inteligentni krmilni sistem IRIS podjetja Tool-Temp, ki optimizira energetsko učinkovitost s pomočjo spremljanja pretoka v realnem času in naprednega načina ECO. To zagotavlja stabilno uravnavanje temperature ob znatnem zmanjšanju porabe energije. MATIC Water 160 združuje zanesljivo delovanje pri visokih temperaturah s pametnimi funkcijami za varčevanje z energijo, zato je idealna izbira za sodobna proizvodna okolja, ki zahtevajo tako visoko zmogljivost kot učinkovitost.

  • Maks. temepratura: 160°C.
  • Grelna moč: 12kW (12 B) oz. 24kW (24 B)
  • Hladilna moč: ca. 50kW pri 12kW oz. 100kW pri 24kW + direktno hlajenje
  • Medij: voda pod tlakom
  • Tlak črpalke: 6,5 bar
  • Krmilnik: IRIS z regulacijo temperature ter tudi pretoka, kar pomeni z merjenjem povratne temperature tudi regulacijo toplote.
  • Prikaz pretoka v l/min
  • Grelci iz visokotemperaturne nikljeve zlitine, odporne proti koroziji (Incoloy 800);
  • Grelci se vključujejo/izključujejo hitro digitalno glede na potrebe;
  • Prikaz sistemskega tlaka in tlaka črpalke;
  • Avtomatsko polnjenje z vodo
  • Avtomatsko odzračevanje naprave
  • Možnost izpraznitve medija iz orodja s komprimiranim zrakom
  • Dimenzije: 12kW: d1041 x š376 x v914mm; 24kW: d1363 x š496 x v1414mm;
  • Teža: 12kW: ca. 120kg; 24kW: ca. 180kg
  • Na kolesih.

Več o Matic

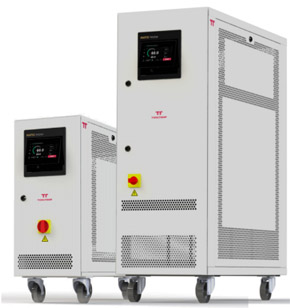

Tool-Temp Matic Water 160

Večje naprave

Tool-Temp izdeluje tudi večje naprave na vodo pod tlakom kot npr:
CLASSIC Water TT-1358 W z 48kW moči pri maks. 130°C.

Pokličite nas v primeru potreb po napravah z večjimi grelnimi / hladilnimi specifikacijami.
